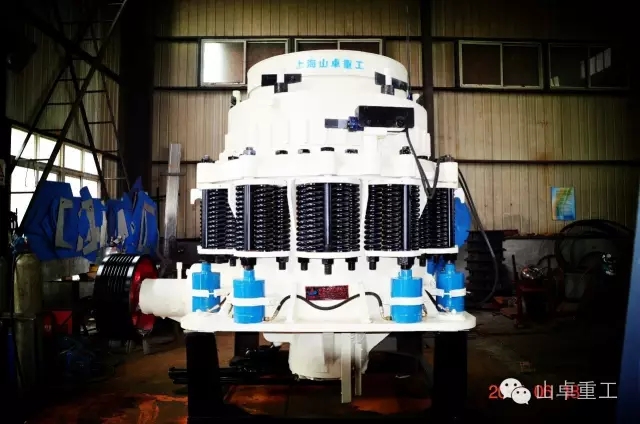

圆锥式破碎机采用了最佳组合的破碎频率和偏心距，使得所要破碎的物料细碎程度更高，破碎产能与同类机型相比具有更高产量，同时也增强了物料粒子间的层压破碎作用，有效提高物料破碎后的立体形状。通过液压保险、液压锁紧、液压调整、液压清腔等装置的使用，让操作变得更易于自动化。在正常使用情况下，设备采用了优化设计，使得无故障运行率超过95%。广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门。圆锥破碎机破碎比大、效率高、能耗低，产品粒度均匀，适合中碎和细碎各种矿石，岩石。
圆锥破碎机主要由机架、传动轴、偏心套、球面轴承、破碎圆锥、调整装置、 调整套、弹簧以及下料口等部分组成。
（1）破碎机主机架总成：破碎机主机架由上架体和下架体组成，两者通过液压缸连接，内有耐磨衬板和保护罩：上架体是焊接件，其上口焊有耐磨铜板，下架体是整体铸钢件。
（2）主轴总成：主轴与主机架的下架体中心轮毅采用锥面小过盈配合装配，主轴开有轴向和径向润滑油孔。
（3）偏心轴套总成：偏心轴套其内部安装有采用螺钉固定的高铅青铜衬套;下部通过螺栓安装有大锥齿轮和止推轴承，其中上止推轴承为锻钢件，下止推轴承为高铅青铜件；另外，在偏心轴套上还装有利用螺栓固定的配重组件，其内部灌铅并安装了耐磨保护衬板。
（4）动锥体总成：动锥上部采用螺栓连接固定有给料板组件，下部安装有球面轴瓦，可以与安装在套筒内的球面钢瓦相配合；动锥外部安装有高锰钢制成的动锥衬板，动锥体与其衬板之间的空隙充灌有环氧树脂;动锥内部安装有上下高铅青铜衬套。
（5）定锥体总成：定锥上部安装的是给料料斗；内部安装有采用大直径螺栓固定的高锰钢耐磨衬板，定锥体与其衬板间同样充灌有环氧树脂；定锥外部是与调整环配合的梯形螺纹。
（6）调整环：调整环是组件，由调整环、夹紧环、凸轮随动件和液压马达等组成；夹紧环内有梯形螺纹，可与定锥相连；调整环上部装有主机架固定销和导向杆，以防止调整环在主机架内旋转。
（7）机组润滑装置：由润滑油箱、电机油泵、过滤装置、冷却装置和控制装置组成。例如烟台鑫�？蠡脑沧镀扑榛捎酶捎突蛘咚街置芊夥绞�,使灰尘杂质无法进人机体内，保证了润清油的清洁。
（8）水平传动轴总成：一台大功率主驱动电机，通过三角带轮传动装置使水平轴上的小锥齿轮驱动大锥齿轮及偏心轴套:水平轴的箱体为整体铸铁件，用螺栓固定到主机架上。
（9）液压夹架和过铁释放装置:通过双作用液压缸使得调节环上部各组件与破碎机主机架相连。
（10）调节机构总成：用液压马达驱动小齿轮，小齿轮驱动调节帽上的大齿圈，从而驱动定锥转动，来达到调节定锥衬板与动锥衬板之间间隙的目的。
（11）液压控制站：控制站包括带有油表的油箱、电机油泵、过滤装置、蓄能装置、控制装置、压力开关、安全保护装置等；在破碎机旁还装有端子箱和按钮控制柜。
